帶報警開關磁翻板液位計_高低位上下限報警磁翻板液位計_限位開關報警

三暢公司生產的帶報警磁翻板液位計是基本型（分為側裝式和頂裝式兩種）與4-20mA遠傳變送器兩部分的組合即可實現液位報警及控制功能。SCUHZ型高低位上下限報警磁翻板液位計的直觀、醒目、性價比高、耐溫、耐壓、防腐、防爆的特點，使其廣泛應用于電力、石油、化工、冶金、環保等行業生產過程中的液位測量及自動化控制。

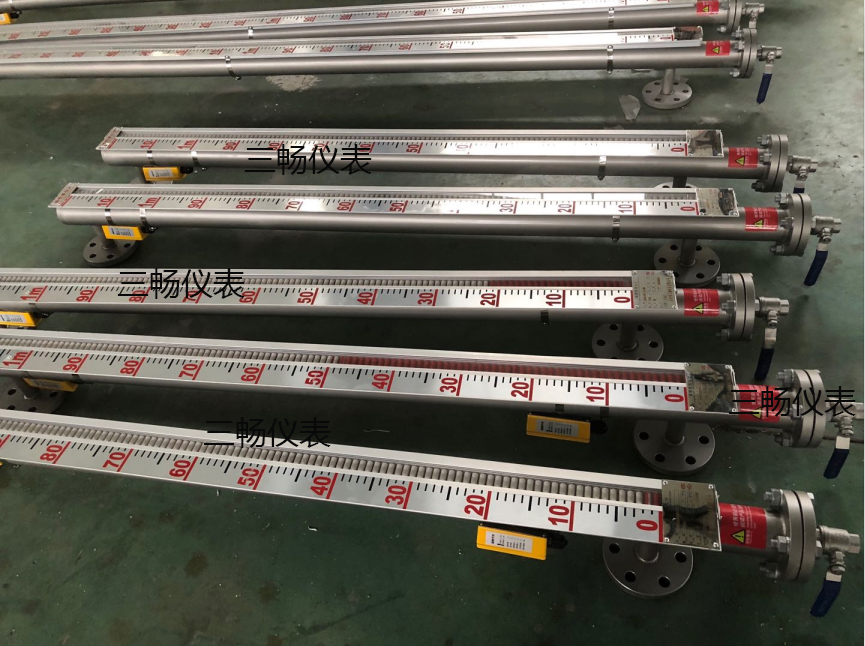

而上圖中右側顯示的是 配對報警開關，開關量輸出，一般連接繼電器控制閥門開和閉的；

上圖中左邊的是基本型捆綁4-20mA遠傳變送器（特殊定制可以攜帶HART協議功能），這種遠傳一般是接數字顯示報警儀，可以遠傳顯示到控制室內顯示液位（數字顯示報警儀可以安裝在室內，與液位計上的遠傳變送器通過屏蔽線纜連接）且有的時候可以通過數顯表連接自動電動電磁閥控制閥門開和關，也可以選擇4-20mA輸入開關量輸出的數字顯示儀表連接繼電器控制泵閥全開或全閉；如果有的客戶把數字顯示報警儀放到現場，可能聽不到本來就很小聲的報警，這個時候需要配套旋轉式聲光報警器頻閃警示燈。

高低位上下限報警磁翻板液位計的原理

      三暢公司生產的帶報警磁翻板液位計的控制與報警是通過干簧管或水銀觸點開關，根據液位的給定值動作，從而達到液位報警、控制和事故連鎖的目的。

帶報警磁翻板液位計的技術參數

基本型

測量范圍：300～15000mm                            測量精度：±10mm
工作溫度： -40～250℃ (ABS PP-R,PVC:-40～80℃)   特殊型可達450℃
工作壓力 ：≤2．5MPa(2.5MPa以上可另行設汁)         防腐型≤0．6MPa
介質粘度 ：≤1st(10-4m2/s)                         介質密度：≥450kg/m3
介質密度差：≥ 150kg/m3                           排污接口：ZG1/2“（內）
環境振動：頻率≤25Hz，振幅≤0．5mm                跟隨速度：≤0.08m/s
接液材質：不銹鋼（1Cr18Ni9Ti，316，316L）
不銹鋼襯聚四氟乙烯(1Cr18Ni9Ti襯PTFE,）
PVC塑料(聚氯乙烯)，PP-R，ABS
連接過程 ：側 裝 式 HG20592-97 DN25   PN4.0（或用戶指定）
           頂 裝 式 HG20592-97 DN100 PN1.6（或用戶指定）
           夾套法蘭 HG20592-97 DN15   PN1.6（或用戶指定）

控制報警開關

輸出型式：常開常閉開關信號                      報警精度：+10mm
環境溫度：-40～80℃                             工作壽命：≥105次
出線接口：M20*1.5或內螺紋3/4″

帶報警磁翻板液位計的特點

適合于壓力容器的液位與界位測量，可集現場指示和控制報警于一身。
指示新穎，讀數直觀、醒目?？筛鶕?jù)用戶方便改變觀察角度。
測量范圍大，不受儲罐高度限制。
指示機構與被測介質完全隔離，因而密封好，可靠性高，使用安全。
耐高溫，可采用不褪色陶瓷翻柱。
結構簡單，安裝方便，維護費低。

如果您對產品不了解，不知道如何選型，可以查看磁翻板液位計選型手冊詳細版本，如果還是不明白，可以直接電話聯系我們銷售顧問。
