概述：
SCUHZ系列側裝式磁翻柱液位計產品可以做到高密封、防泄漏和在高溫、高壓、高粘度、強腐蝕性條件下安全可靠地測量液位，全過程測量無盲區、顯示醒目，讀數直觀，并且測量范圍大，配上液位報警、控制開關，可實現液位或界位的上下限報警和控制，配上液位變送器可將液位界位信號轉換成二線制4~20mADC的標準信號，實現遠距離檢測、指示、記錄與控制。

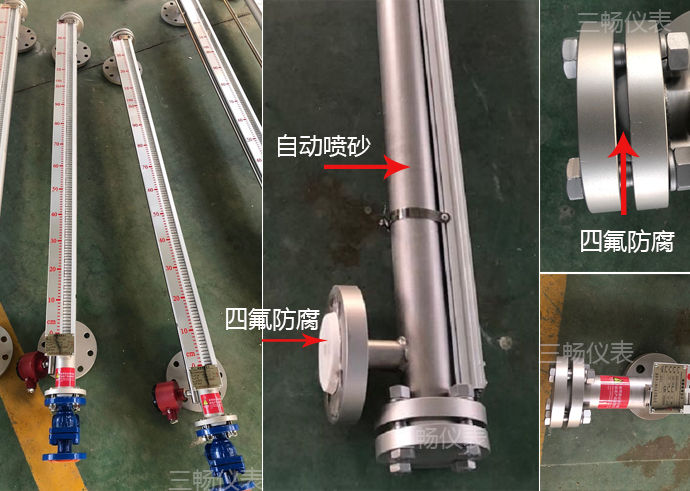

可采用材質有：304、321、316L不銹鋼；PVC/PP防腐材質；不銹鋼襯四氟；鈦合金/哈C
根據用途功能分為：側裝、頂裝、遠傳、高溫、高溫高壓、保溫夾套、真空夾套、蒸汽夾套、電伴熱夾套、帶報警開關
應用范圍：各類液位容器的測量、加壓罐、高溫蒸汽鍋爐、無機類腐蝕性液體、所有酸堿腐蝕性液體、低溫下流動性差的介質、易凝固易結晶防凍的場合、防霜場合、鋼廠等。
磁翻柱液位計的突出優勢
運行成本低
現場使用磁翻柱液位計無需提供電源和動力源設備。除了現場指示外，可以配遠傳變送器、報警開關、控制開關，這些要24V電源即可。
高量程高壓力高溫度
（1）磁性翻柱液位計可以耐高溫450°C，耐高壓16MPa，可以測量量程達到18米
應用范圍廣
各類液位容器的測量、加壓罐、高溫蒸汽鍋爐、無機類腐蝕性液體、所有酸堿腐蝕性液體、低溫下流動性差的介質、易凝固易結晶防凍的場合、防霜場合、鋼廠等。
操作維修簡便
（1）配套兩線制遠傳變送器，可實現遠程控制，操作簡便。
（2）面板通過卡箍綁在鋼管上，鋼管內有磁性浮子，鋼管底部用螺栓固定對接法蘭，拆卸檢修更換方便
產品質量穩定
（1）磁翻柱液位計長期保持在10mm精度范圍內，不會受到干擾。
（2）指示機構與被測介質完全隔離，因此密封性好，可靠性高
環保清潔
沒有震動，沒有噪音，且設備整體密封，防爆防泄漏，環境清潔，滿足國家環保要求。
磁翻柱液位計的工作原理
磁翻柱液位計的結構原理

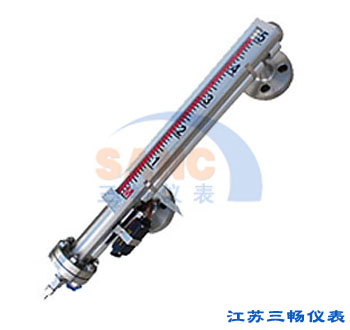

1、側裝式磁翻柱液位計
磁性翻柱液位計共有三部分組成: 非磁性材料立管、磁性浮子及磁性顯示翻板。其中非磁性材料立管一般采用不銹鋼管或鈦鋼管, 其長度要略長于需要監控的液面高度; 磁性浮子外殼系用薄不銹鋼板焊制而成, 內鑲嵌強磁鐵棒, 磁性浮子放在立管內; 磁性顯示翻板用卡環固定在立管外側, 立管上、下兩端用法蘭蓋封死, 在立管最低位置安裝排污管。在液位顯示器安裝時應保證立管的垂直度, 以使浮子在立管內能自由浮動。結構概括為翻板指示器、主體管道、磁性浮子、連接法蘭、排污閥組成
2、頂裝式磁翻柱液位計
頂裝式磁性翻柱液位計分為上下兩部分，上部在容器頂部，下部安裝在容器內，由法蘭與容器法蘭連接。液下部分導管內浮子由連桿與上部導管內磁性頭連成一體。 當液體變化時，浮子帶動磁鋼在導管內上下運動，帶動顯示部分紅白指示球翻轉，在面板上讀得液位高度3、增加遠傳變送器或者報警開關
磁翻柱液位計的結構示意圖
